數控龍門五面體加工中心
什么是龍門五面體加工中心?

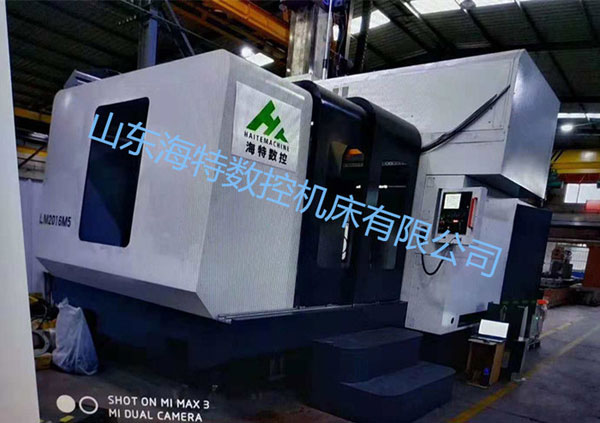

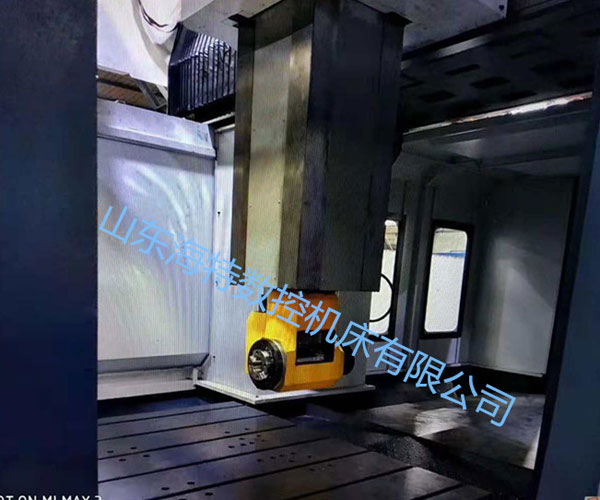

五面體加工中心是一種比較特殊的加工中心,它兼有龍門加工中心和臥式加工中心的性能,這種加工中心運用的是復合式銑頭,也就是說五面體加工中心的銑頭是能夠拆卸的,通過銑頭能夠旋轉角度能加工除與工作臺接觸的面以外的面。五面體加工中心則是類似于三軸加工中心,只是它可以同時做五個面,但是它無法做異型加工,打斜孔,切割斜面等。

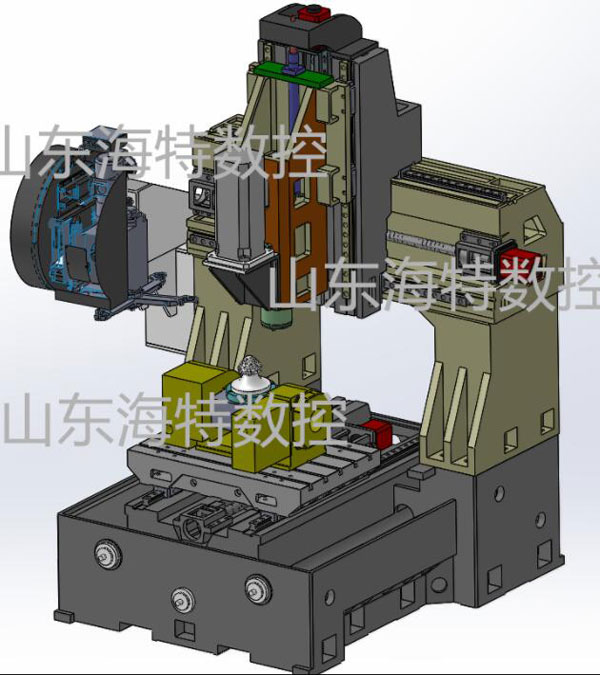

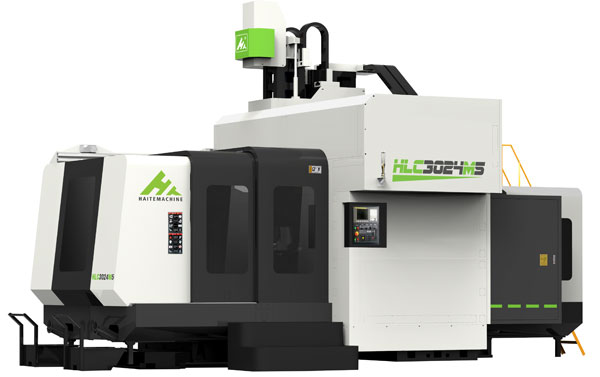

龍門五面體加工中心參數
項目名稱 | 單位 | HLC3020/HLM3020 | HLC3024/HLM3024 | HLC4020/HLM4020 |
X Y Z軸行程 | mm | 3000*2200*1000 | 3000*2600*1000 | 4000*2200*1000 |
兩立柱之間最大寬度 | mm | 2000 | 2400 | 2000 |
主軸端面到工件臺距離 | mm | 150-1150 | 150-1150 | 150-1150 |
Z軸切削速度 | mm/min | 0-5000 | 0-5000 | 0-5000 |
工件臺規格(長×寬) | mm | 3200×1600 | 3200×2000 | 4200×1600 |
最大載重 | kg | 10000 | 10000 | 12000 |
T型槽(槽數×槽寬×槽距) | mm | 7×22×200 | 9×22×200 | 11×22×200 |
快速位移X/Y/Z | m/min | 16/16/12 | 16/16/12 | 16/16/12 |
主軸轉速范圍 | r/min | 50-6000 | 50-6000 | 50-6000 |
主軸錐孔 | type | BT50-150 | BT50-150 | BT50-150 |
圓盤式/鏈式刀庫(數控銑不含刀庫) | BT50-24T/32T | BT50-24T/32T | BT50-24T/32T | |
主軸伺服電機 | kw | 15/18.5 | 15/18.5 | 15/18.5 |
X、Y、Z軸伺服電機 | KW | bis40/3000 | bis40/3000 | bis40/3000 |
操作系統 | FANUC/西門子/三菱/新代 | |||
定位精度 | mm | 500/±0.02 | 500/±0.02 | 500/±0.02 |
重復定位精度 | mm | 500/±0.008 | 500/±0.008 | 500/±0.008 |
氣源壓力 | MPa | 0.8 | 0.8 | 0.8 |
電器容量 | kW | 36 | 36 | 36 |
機床輪廓尺寸(LxWxH) | mm | 11000*5500*5900 | 11000*5800*6000 | 13500*5500*5900 |
機床重量 | T | 35 | 38 | 46 |
A/C立臥軸參數
名稱 | 參數 |
MVH50A(重載型)A/C立臥銑頭 | |
可配最大功率 | 37KW |
最大扭矩 | 2000NM |
A/C軸刀柄錐度 | BT50 |
立式最高轉速 | 4000rpm |
臥式最高轉速 | 2000rpm |
拉刀方式 | 自動 |
拉刀拉力 | 1500kgf |
傳動比 | 1:1 |
分割精度 | 5° |
定位精度 | ±2″ |
加緊方式 | 油壓 |
傳動方式 | 直聯/皮帶 |
重量 | 450kg |
五面體加工中心與五軸加工中心區別在哪?
五軸加工中心實質是一臺加工中心在XYZ軸上選定兩條軸配上兩個旋轉軸,如在X、Y兩個軸上配上A、B兩條旋轉軸,Z軸也能夠配一條C軸,詳細怎樣抉擇須要看客戶的詳細請求。五軸加工中心就是有五個軸的加工中心,三條主軸兩條旋轉軸。五軸加工中心有x,y,z,a,c五個軸,xyz和ac軸形成五軸聯動加工,擅長空間曲面加工,異型加工,鏤空加工,打孔,斜孔,斜切等。
五軸加工中心和五面體加工中心除了構造不一樣之外,最重要的差別就是加工規模,五軸加工中心不只運用于航空、航天、軍事、精細器械、高精醫療裝備等行業,還普遍運用于民用行業,例如木模制作、衛浴修邊、汽車內飾件加工、泡沫模具加工、歐式作風家居、實木椅子等。五軸加工中心是一種高科技的機械加工裝備,它讓不能夠變成了能夠,所有的空間曲面、異型加工都能夠完成。
而五面體加工中心能加工的工件對比繁多,大多數時分只能加工箱體類零件,然而其具備臥式加工中心的性能,這是五軸加工中心所不具備的。
