五軸加工中心如何設置坐標
時間:2015-04-25 09:13來源:山東海特數控機床
.3+1：A軸或者日軸旋轉一定角度，再用XYZ三軸插補加工，使用坐標軸旋轉基準設定方法，可用普通的三維CAM軟件加工·
.3+2：A軸和B軸旋轉一定角度，再用XYZ三軸插補加工.也可使用普通的三維CAM軟件
.5軸聯動：使用XYZAB五軸同時聯動插補，可以加工較復雜的模型.要使用支持五軸聯動加工的軟件.

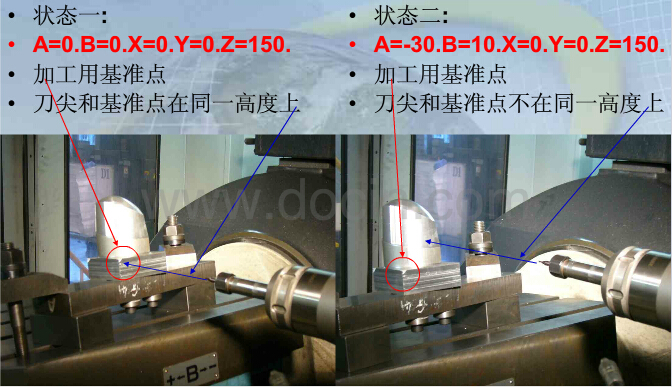

為什么要對五軸加工中心坐標軸(A/B軸)旋轉后基準的重新計算
機床原點與機床坐標系
機床原點
★機床坐標系的零點。這個原點是在機床調試完成后便確定了，是機床上固有的點。
★機床原點建立過程實質上是機床坐標系建立過程。
機床坐標系
★以機床原點為坐標系原點的坐標系，是機床固有的生標系，它具有唯一性。
★機床坐標系是數控機床中所建立的工件坐標系的參考坐標系。

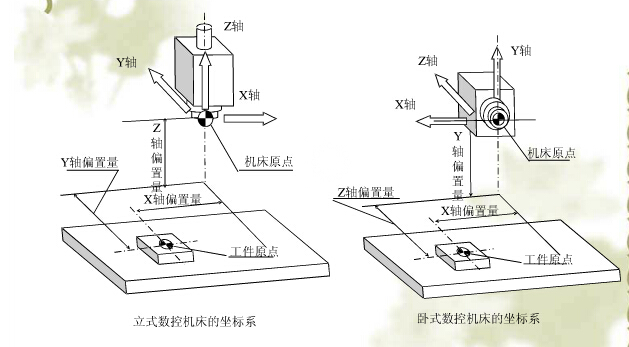

工件原點與工件坐標系
.工件原點:為編程方便在零件、工裝夾具上選定的某一點或與之相關的點。該點也可以與對刀點重合。
.工件坐標系:以工件原點為零點建立的一個坐標系，編程時，所有的尺寸部基于此坐標系計算。
.工件原點偏置:工件隨夾具在機床上安裝后，工件原點與機床原點間的距離。
